一、概述：

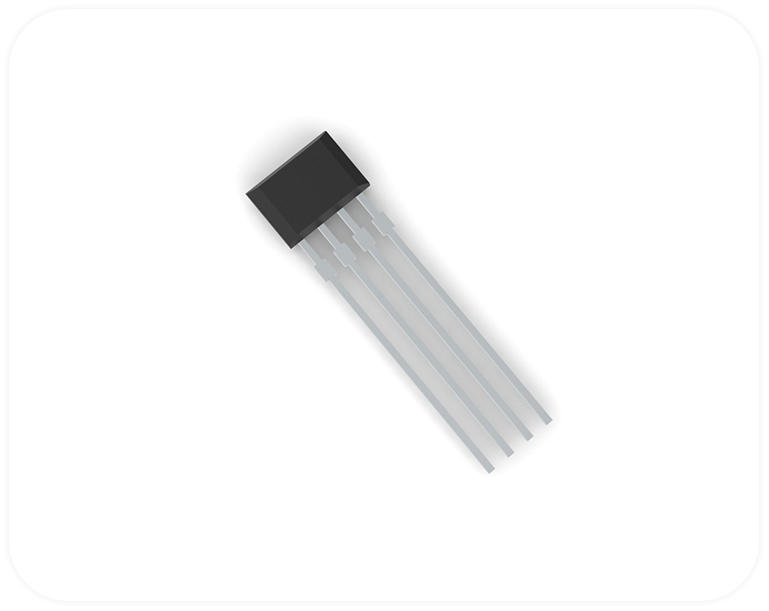

CC6201是一颗微功耗、高灵敏度、全极性、并具有闩锁输出的霍尔开关传感器，可直接取代传统的磁簧开关。特别适用于使用电池供电的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。CC6201具有磁场辨别全极性，只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与一般的霍尔传感器不同的是，CC6201并不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。CC6201内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于CC6201使用先进的BiCMOS 工艺，整体优化了的线路结构，使得产品具有极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。CC6201提供SOT23-3和TO-92S两种封装，工作温度范围为-40~150°C。

二、特性：

工作电压范围宽：2~5V。

功耗极低：典型值3uA

反应速度快，工作频率为45Hz  全极性输出，对南极和北极磁场均可响应。

良好的温度稳定性。

开关点漂移低。

ESD (HBM) 6kV。

SOT23-3和TO-92S封装。

三、应用：

仪器仪表、PDA、笔记本电脑。
